RB THERMAL SYSTEM (READY TO GO)

Das RB THERMAL SYSTEM ist eine vollständige, einsatzbereite Wärmebild-Überwachungslösung von REBOTNIX, die die NVIDIA Jetson Edge-KI-Plattform, die REBOTNIX-Thermoanalyse-Software und eine neue kalibrierte Infrarotkamera in einem integrierten System vereint. Die gesamte Verarbeitung läuft direkt auf dem Jetson: Bildaufnahme, thermografische Analyse, Hotspot-Erkennung und Alarmlogik, ohne Cloud-Abhängigkeit oder externe Workstations.

RB-Thermal Ethernet

Die Kamera wird per Ethernet angeschlossen und erfasst berührungslos Infrarotbilder im Spektralbereich von 8 bis 14 µm. Zwei Modelle stehen zur Verfügung: das RB 900 deckt -20 °C bis 900 °C ab, das RB 1500 deckt -20 °C bis 1500 °C ab, beide mit einem Sensor von 384 × 240 Pixeln. Das außergewöhnliche Distanz-Messfleck-Verhältnis von bis zu 390:1 liefert präzise Messungen auch über große Entfernungen. Der motorisierte Fokus ermöglicht eine exakte Ferneinstellung des Fokus, ideal für feste Installationen an schwer zugänglichen Positionen. Das kompakte, robuste und wasserdichte Gehäuse ist für den stationären Dauerbetrieb in industriellen Umgebungen ausgelegt. Die Power-over-Ethernet-Unterstützung (PoE) bedeutet, dass ein einziges Kabel sowohl Daten als auch Stromversorgung übernimmt, was die Installation vereinfacht und den Verkabelungsaufwand reduziert.

Edge Processing auf NVIDIA Jetson

REBOTNIX integriert die Kamera direkt mit der NVIDIA Jetson-Plattform mit CUDA- und PVA-Unterstützung. Der Wärmebild-Datenstrom wird in die auf dem Gerät laufende REBOTNIX-Thermal-Software eingespeist und ermöglicht eine vollständige Wärmebildüberwachung am Edge (https://rebotnix.com/horizonindustrial/thermal-monitoring):

– Thermografische Echtzeitanalyse ohne externe Rechenleistung

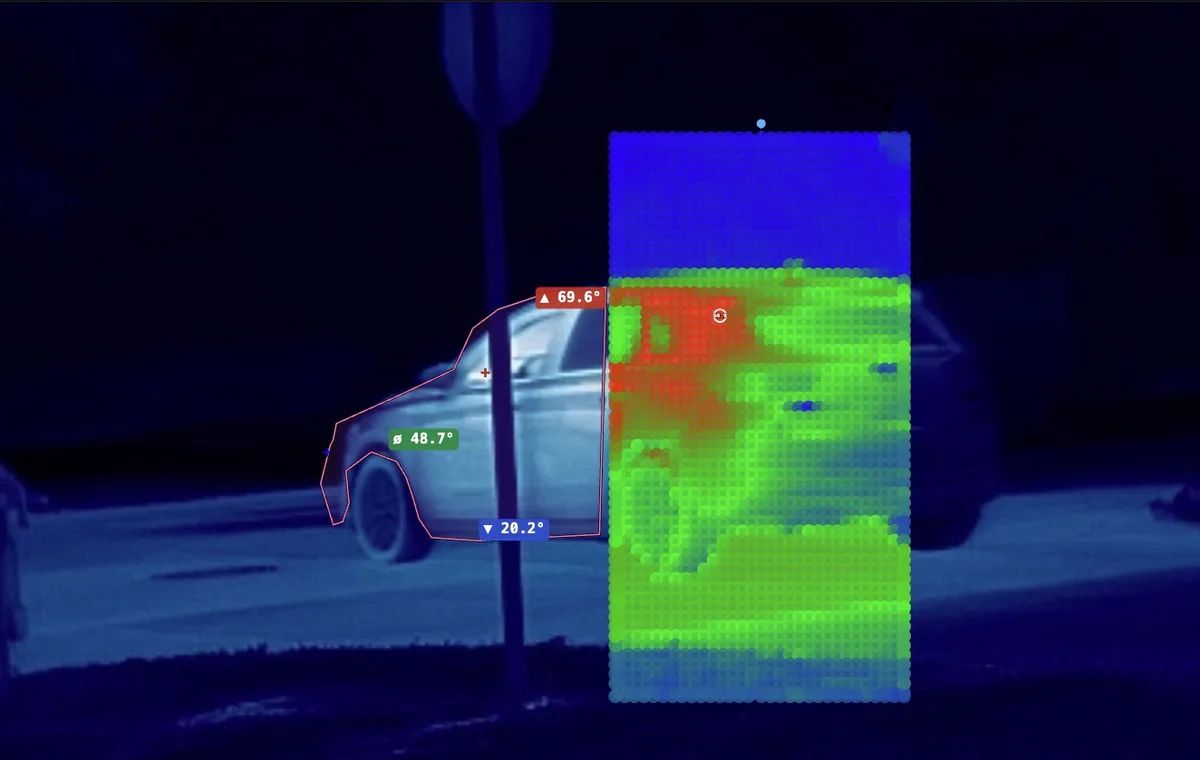

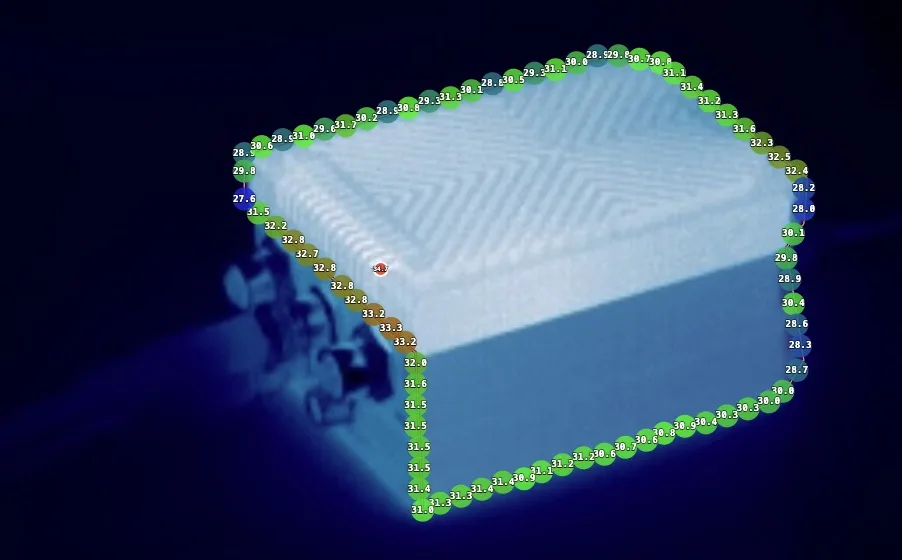

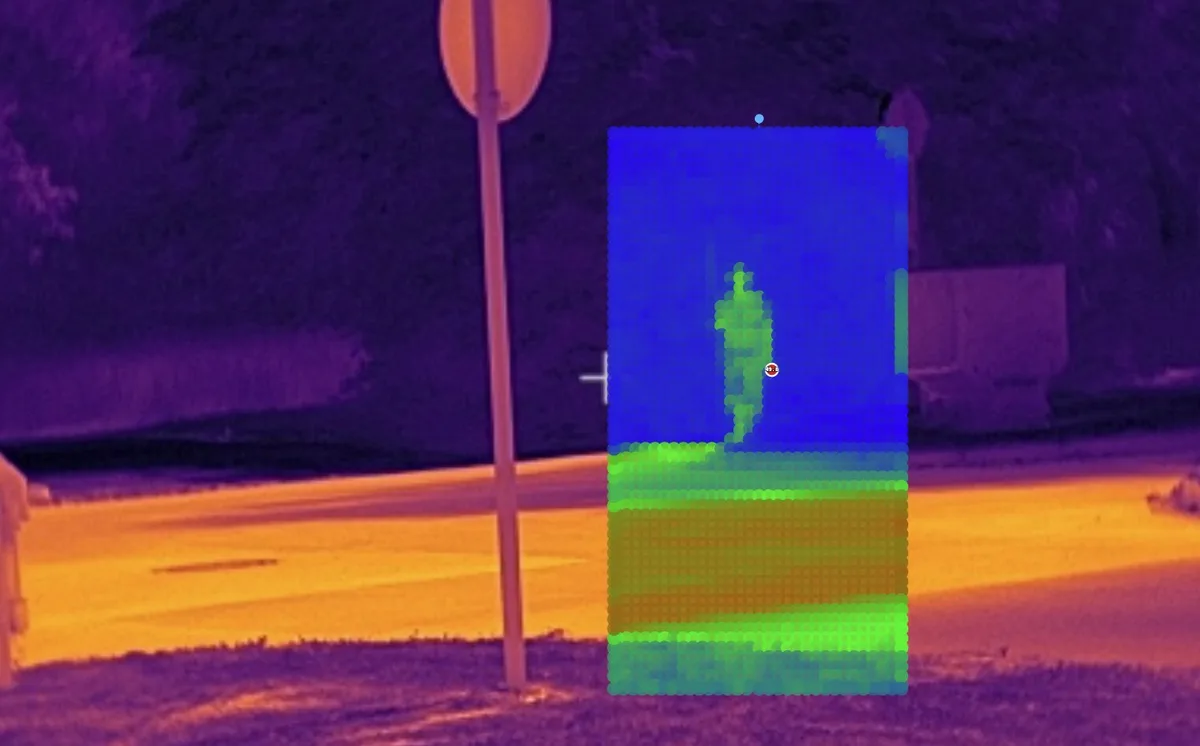

– Automatische Hotspot-Erkennung und Temperaturalarmierung
– Direkter Analogausgang und Kompatibilität mit gängigen industriellen Feldbussystemen
– Regelkreise, Sicherheitsverriegelungen und Zonenüberwachung
– Autonome Alarme, die die Abhängigkeit von angeschlossenen Computern reduzieren
– PoE-gespeist, ein einziges Kabel für Daten und Stromversorgung
– Vollständige Systemsteuerung über Standard-Webschnittstelle, keine proprietäre Software erforderlich

Anwendungen

– Frühzeitige Brand- und Hotspot-Erkennung im Materialfluss und in der Lagerung
– Thermische Trendüberwachung in der Kunststoffverarbeitung und Elektronikfertigung
– Zustandsüberwachung mit autonomen Alarmfunktionen
– Verfahrenstechnik, Qualitätskontrolle und Überwachung von Sicherheitszonen

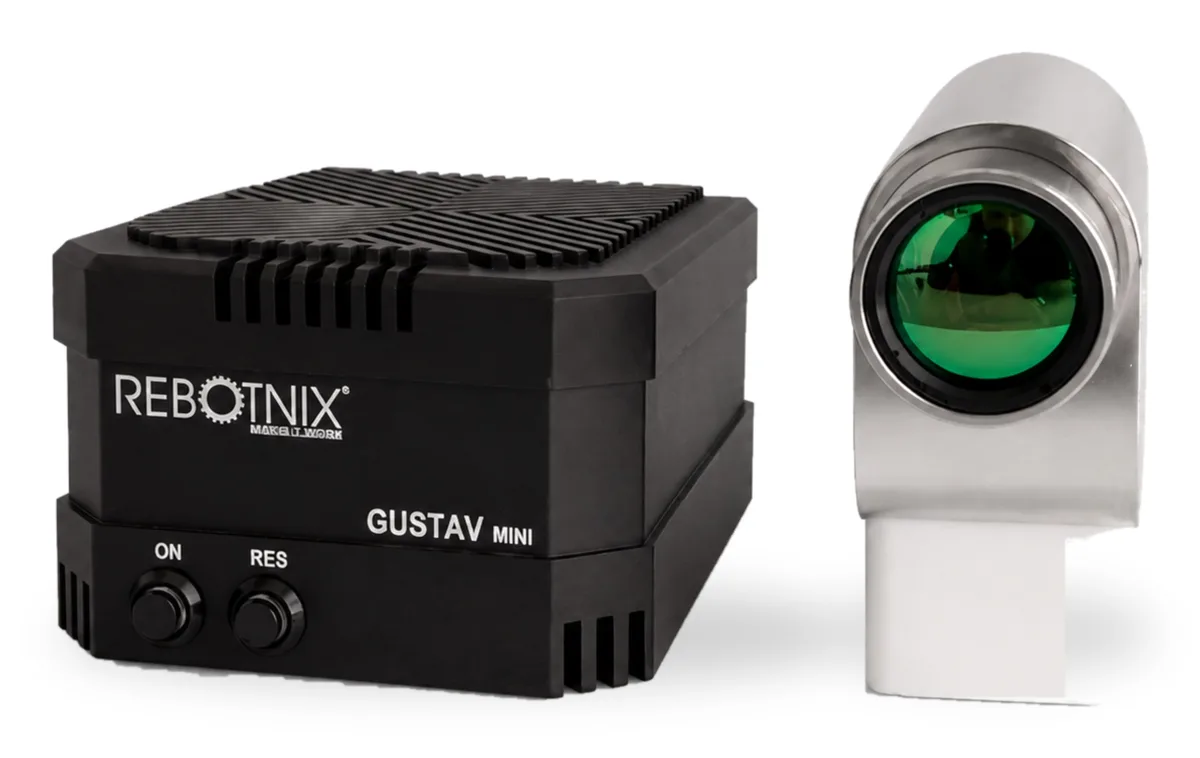

Komplettsystem, REBOTNIX liefert alles

REBOTNIX liefert und konfiguriert die komplette Lösung:

– NVIDIA Jetson Orin NX 8 GB, vorinstalliertes Betriebssystem und RB Thermal Software, einsatzbereit
– REBOTNIX-Wärmebild-Überwachungssoftware, steuerbar über Standard-Webschnittstelle
– LT ETH Infrarotkamera mit Ethernet-Schnittstelle (PoE)
– Rebotnix RB-Thermal Softwareplattform für Konfiguration, Linienscan, Bildzusammenführung und Datenprotokollierung

Optionales Zubehör umfasst Wasserkühlung für Umgebungstemperaturen bis 250 °C, Luftspülsysteme zur Sauberhaltung der Optik und kundenspezifische Montageadapter für komplexe Installationen.

RB Thermal, wichtigste technische Daten

– NVIDIA Orin NX 8 GB mit vorinstalliertem Betriebssystem + RB Thermal Software
– Software steuerbar über Standard-Webschnittstelle
– Temperaturbereich: -20 °C bis 1500 °C (abhängig vom gewählten Kameramodell)
– Auflösung: 384 × 240 px
– Spektralbereich: 8 bis 14 µm
– Bildrate: 25 Hz (Ethernet)
– Schnittstelle: Ethernet (PoE)
– Distanz-Messfleck-Verhältnis: bis zu 390:1
– Motorisierter Fokus, robustes wasserdichtes Gehäuse
– Autonomer Betrieb mit direktem Alarm- und Analogausgang
– 250 Gigabyte SSD inklusive
– Entwickelt & gefertigt in Deutschland

Optimiert zur Erkennung von

• Kunststoffen
• nicht reflektierenden Metallen
• Halbleitern
• Verbundwerkstoffen
• organischen Materialien
• Keramiken
