Einsatzfertiges Thermalsystem für Drohnen, Maschinen und Humanoids, mit Jetson Orin NX 16 GB.
Mehrere Varianten verfügbar. Preis je nach Konfiguration, wir bestätigen die Variante mit der Auftragsbestätigung.

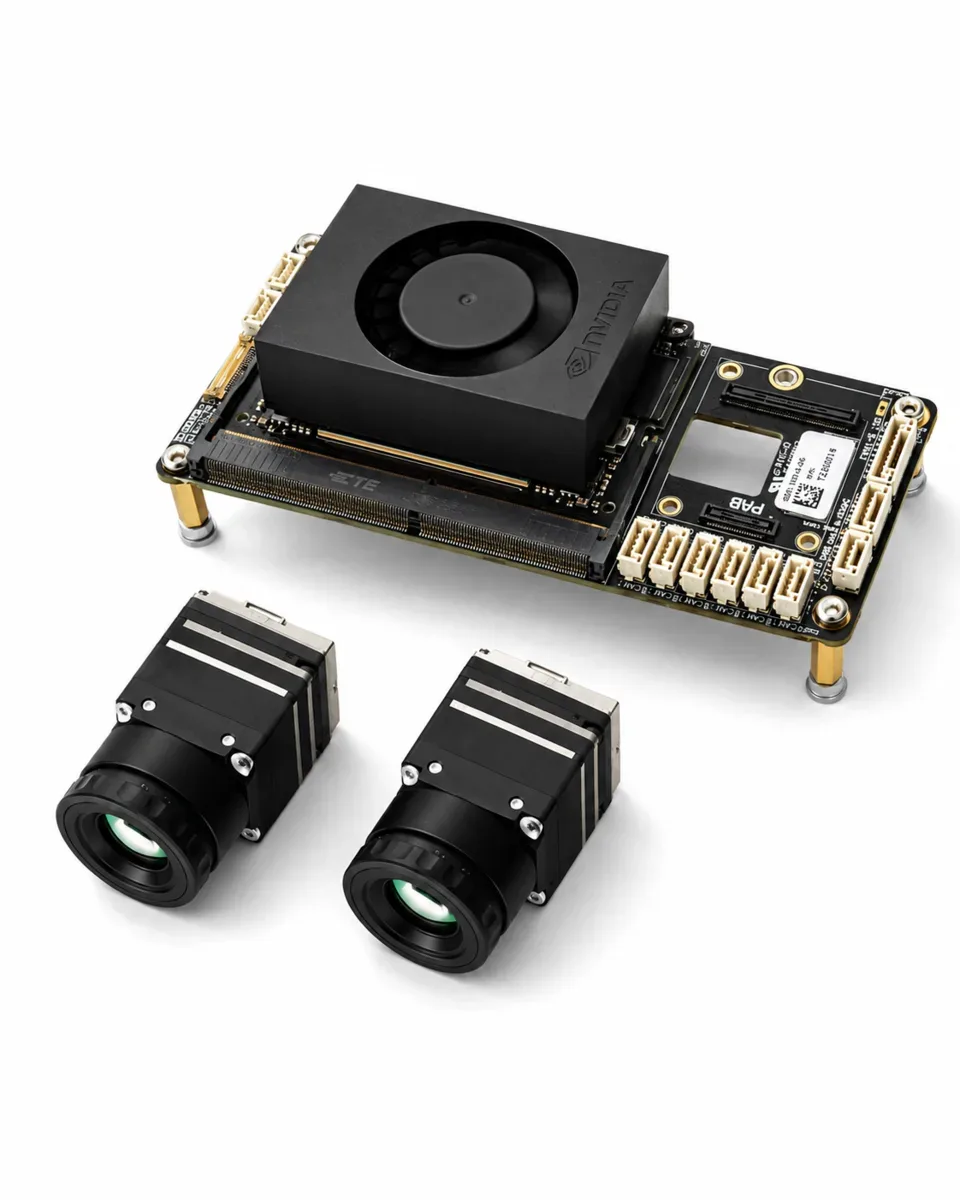

Das RB-THERMAL ist ein komplett System, fertig eingerichtet und kann sofort in bestehende UAV (Drohnen) Maschinen, Humanoids eingesetzt werden. Es hat das kleinste Jetson-Drohnen-Carrier-Board mit einem installierten Orin NX 16 GB Module. Sämtliche CSI Treiber wurden für die RB-Thermal CSI kamera mit installiert.
Einsatzbereiche
– Kleine bis grosse Drohnen & UAV
– Autonome mobile Roboter
– CAN-zentrierte Fahrzeug- und Industriesysteme
– Gewichts- und platzkritische Edge-KI-Plattformen
Technische Daten Board
– Kompatible Module: NVIDIA Jetson Orin Nano, Orin NX (Super-Mode-Unterstuetzung)
– Abmessungen: 121 mm x 50 mm, Hoehe 20 mm inkl. Heatspreader
– Gewicht: 47,2 g
– Kamera: 2x CSI-2 (je 4 Lanes, Micro-Coax fuer optische Kamera)
– USB: USB-2.0-Hub, 2x USB 2.0 (Micro-Coax fuer Waermebildkamera)
– Speicher: M.2 Key M (2230) NVMe SSD
– WLAN: M.2 Key E (2230, USB 2.0 und PCIe x1)
– Mobilfunk: M.2 Key B (LTE und 5G)
– Ethernet: 5-Port-GbE-Switch (3x GbE extern)
– CAN: ja, optionale interne Terminierung
– UART: 3x UART (2x User und Debug), interne FC-zu-Jetson-UART-Verbindung
– Drohne: PAB-Slot (Pixhawk Auto Pilot Bus), RC (SBus und Telem2)
– Sicherheit: Crypto-Chip (ATSHA204A)
– Sonstiges: I2C, MCU (optionaler Watchdog), externe RTC-Batterie ueber 2-Pin-Stecker, 4-Pin-Luefteranschluss (PWM und Tacho)
– Stromversorgung: 12 V bis 24 V DC (Verpolungsschutz, Einschaltstrombegrenzung)
- NVIDIA JETSON ORIN NX 8 ODER 16 GB

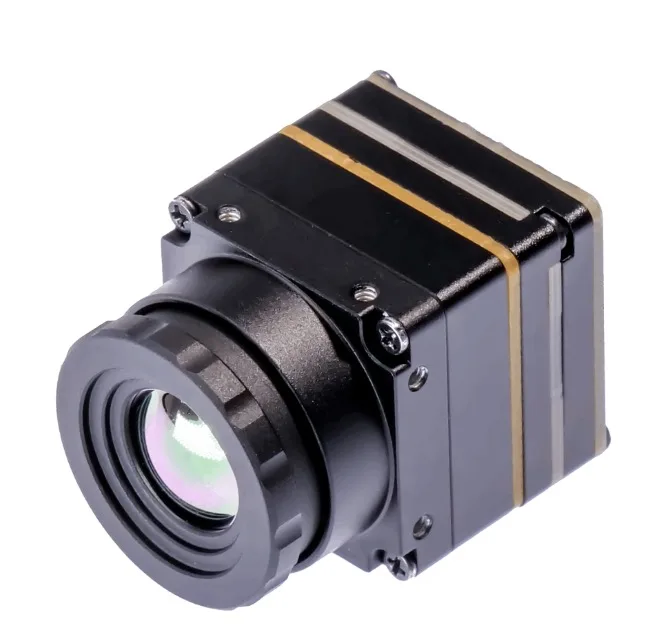

Technische Daten Kamera
- Objektiv/Brennweite: 9 mm
- Sichtfeld: 46,2 x 37,7 Grad
- Detektor: ungekuehltes FPA (VOx, Vanadiumoxid)
- Aufloesung: 640 x 512 (effektiv)
- Pixelpitch: 12 µm
- Spektralbereich: 8 bis 14 µm
- NETD: kleiner gleich 25 mK (f/1.0, 50 Hz, 300 K)
- Bildrate: 50 Hz
- Digitalzoom: 1x bis 8x
- Falschfarben-Modi: White Hot (Standard), Black Hot, Red Hot, Iron Red u. a.
- Shutter: mit Shutter, Auto-Shutter-Modus
- Reichweite: Detektion 900 m, Erkennung 225 m, Identifikation 113 m
- Betriebstemperatur: -20 bis +60 Grad C
- Leistungsaufnahme: kleiner gleich 0,8 W
- Schockfestigkeit: 80 g bei 4 ms
- Driver Support for Linux Jetson (Boards / /dev/videoX)
- Gewicht: ca. 23 g
- Schnittstellen: CA60 (Micro-Coax), CA61 (FPC), CA62/CA63 (USB-C), CA65 (JST-GH 4-Pin)
